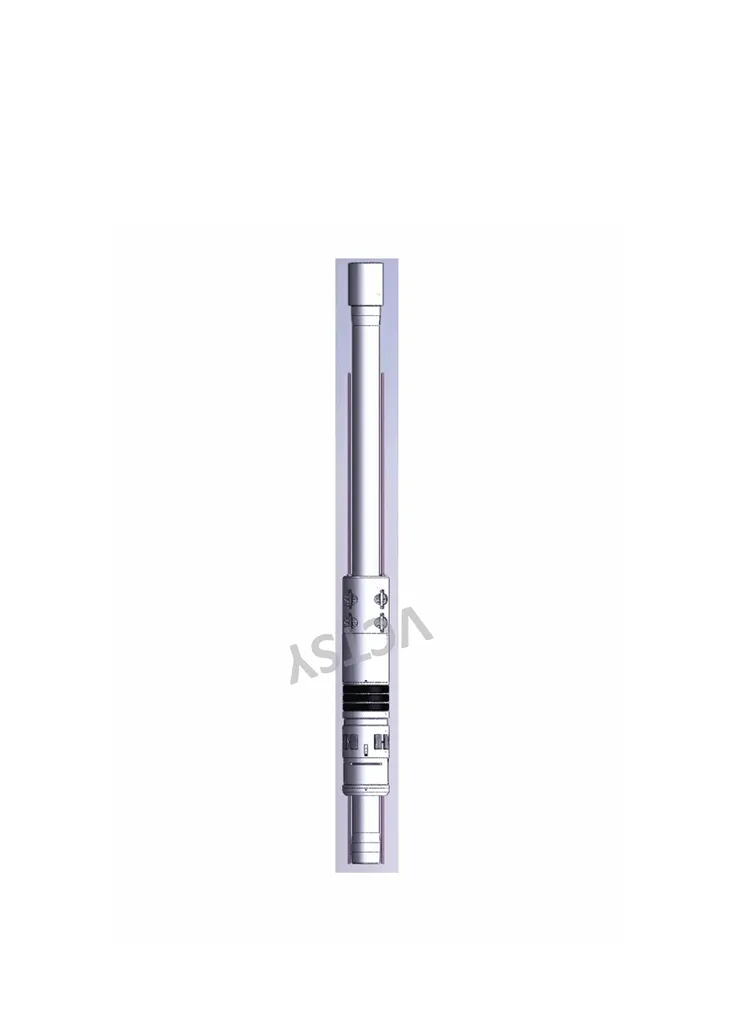

Serie IWPT Intelligent Completion Line Crossing Top Packer

● Luogo di origine: Cina
● Marchio: VCTSY
● Certificazione: API 11D1
● Numero modello: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Dettagli dell'imballaggio: custodia in compensato
● Tempi di consegna: come da richiesta
● Termini di pagamento: T/T
● Capacità di fornitura: secondo la richiesta

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

Questo prodotto è un packer a pressione utilizzato nei pozzi di iniezione di grande diametro. Quando il packer viene trasmesso e scorre nel tubo, la pressurizzazione del tubo imposterà il packer, sigillando così il tubo e l'anello dell'involucro. Una trazione diretta del tubo fa sì che il meccanismo di rilascio a taglio si tagli per il rilascio. È dotato di slittamento bidirezionale.

Parametro tecnico

Disegnare no.		IWPT-278-7	IWPT-312-7	IWPT-278-962	IWPT-312-962
Filo di collegamento	Superiore	2 7/8" Filettatura di tipo BOX	3 1/2" Filettatura di tipo BOX	2 7/8" Filettatura di tipo BOX	3 1/2" Filettatura di tipo BOX
Filo di collegamento	Inferiore	2 7/8" PIN del tipo di thread	3 1/2" PIN del tipo di thread	2 7/8" PIN del tipo di thread	3 1/2" PIN del tipo di thread
ID		2,44" (Φ62 mm)	2,99" (Φ76mm)	2,44" (Φ62 mm)	2,99" (Φ76mm)
Foro di attraversamento		1/4"NPT	1/4"NPT	1/4"NPT	1/4"NPT
Dimensione limite		6.02"×121.2" （Φ153×3080）	6.02"×121.2" （Φ153×3080）	8.49"×121.2" （Φ215.6×3080）	8.49"×121.2" （Φ215.6×3080）
Involucro applicabile		7" (23-29 libbre/piedi)	7" (23-29 libbre/piedi)	9 5/8" (40-47 libbre/piedi)	9 5/8" (40-47 libbre/piedi)
Forma a slittamento		Scivolo bidirezionale	Scivolo bidirezionale	Scivolo bidirezionale	Scivolo bidirezionale
Elastomero		HNBR	HNBR	HNBR	HNBR
Materiale		L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr
Carico di trazione sicuro		645KN	921KN	645KN	921KN
Temperatura di lavoro		160 gradi	160 gradi	160 gradi	160 gradi
Pressione lavorativa		5000 psi, 10000 psi	5000 psi, 10000 psi	5000 psi, 10000 psi	5000 psi, 10000 psi
Pressione di seduta		3000psi	3000psi	3000psi	3000psi
Rilasciare la pressione		37000 libbre	37000 libbre	40000 libbre	40000 libbre
Norma di produzione		API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0

Disegnare no.		IWPT-412-7	IWPT-5-7	IWPT-512-962	IWPT-7-962
Filo di collegamento	Superiore	4 1/2" filettatura speciale tipo BOX	Filettatura speciale da 5" tipo BOX	5 1/2" filettatura speciale tipo BOX	7" filettatura speciale tipo BOX
Filo di collegamento	Inferiore	4 1/2" PIN di tipo thread speciale	PIN tipo filettatura speciale da 5 "	5 1/2" PIN di tipo thread speciale	PIN tipo filettatura speciale da 7 "
ID		3.465"(Φ88mm)	3.465"(Φ88mm)	4.882"(Φ124mm)	4.882"(Φ124mm)
Foro di attraversamento		1/4"NPT	1/4"NPT	1/4"NPT	1/4"NPT
Dimensione limite		6.02"×81.1" （Φ153×2060）	6.02"×81.1" （Φ153×2060）	8.49"×86.6" （Φ215.6×2200）	8.49"×86.6" （Φ215.6×2200）
Involucro applicabile		7" (23-29 libbre/piedi)	7" (23-29 libbre/piedi)	9 5/8" (40-47 libbre/piedi)	9 5/8" (40-47 libbre/piedi)
Forma a slittamento		Scivolo bidirezionale	Scivolo bidirezionale	Scivolo bidirezionale	Scivolo bidirezionale
Elastomero		HNB, AFLAS	HNB, AFLAS	HNB, AFLAS	HNB, AFLAS
Materiale		L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr
Carico di trazione sicuro		943KN	943KN	1504KN	1504KN
Temperatura di lavoro		150 gradi, 203 gradi	150 gradi, 203 gradi	150 gradi, 203 gradi	150 gradi, 203 gradi
Pressione lavorativa		5000 psi, 10000 psi	5000 psi, 10000 psi	5000 psi, 10000 psi	5000 psi, 10000 psi
Pressione di seduta		3000psi	3000psi	3000psi	3000psi
Rilasciare la pressione		37000 libbre	37000 libbre	40000 libbre	40000 libbre
Norma di produzione		API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0
